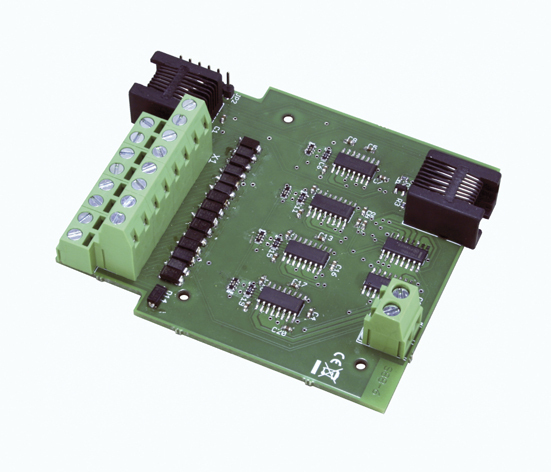

TAMS 44-01606-01 S88-6, Rückmeldedecoder Fertig-Baustein
EUR 42,70 -5% UVP EUR 44,95
inkl. USt zzgl. Versandkosten
Gewicht 0,15 kg
Lieferzeit 2-4 Tage
Artikel lieferbar, Lieferzeit beachten
0 Bewertungen
Produktbeschreibung
TAMS 44-01606-01 S88-6, Rückmeldedecoder Fertig-Baustein
Beschreibung:
Rückmelder für Märklin-Mittelleiter-Betrieb
s88-Rückmeldemodul mit zusätzlicher Masseanbindung
- 16 Eingänge
- kompatibel zu allen Komponenten, die mit dem von der Firma Märklin** entwickelten s88-Bus arbeiten (auch zum s88-Link für Märklin Digital)
- Zusätzliche Masseanbindung ("Diodentrick")
In Rückmeldeabschnitten wird die Lok über den Mittelleiter und den durchgehenden Außenleiter versorgt. Eine Unterbrechung der Masseverbindung an der durchgehenden Schiene (z.B. durch eine Verschmutzung) wirkt sich unmittelbar auf das Fahrverhalten aus. Im schlimmsten Fall bleibt die Lok stehen oder fährt nach einem Halt im Rückmeldeabschnitt nicht wieder an.
Das Problem lässt sich lösen, indem die beiden Außenleiter mittels einer Diode miteinander verbunden werden. Dieser sogenannte "Diodentrick" nutzt aus, dass für die Rückmeldung im s88-Bus nur eine Halbwelle der Digitalspannung genutzt werden kann. Durch Einbau einer Diode wird die andere Halbwelle von der isolierten zur durchgehenden Schiene "umgeleitet" und damit eine zusätzliche Masseanbindung hergestellt. Beim s88-6 sind die Dioden in die Schaltung integriert, so dass das aufwändige Nachrüsten von Dioden entfällt.
- Anschluss der s88-Busleitung
RJ-45-Anschlüsse entsprechend dem Standard s88-N oder
6-poliger Anschluss (OUT / für Richtung Zentrale)
- Mögliche Topologie der Busleitung
Linie (direkter Anschluss an Zentrale / Interface): Die Informationen werden über den s88-Bus an das vorgeschaltete Rückmeldemodul bzw. an das angeschlossene Digitalgerät (Interface, Memory oder Zentrale) übertragen. Die Datenübertragung von einem Rückmelde-Baustein zum anderen erfolgt nach dem Eimer-Ketten-Speicher-Prinzip.
- Zahl der Rückmelder in einer Busleitung
Die Zahl der Rückmelder, die Sie an eine Busleitung anschließen können, ist vom Interface, dem Memory oder der Zentrale, die Sie einsetzen, abhängig. Bitte beachten Sie die Angaben des Geräteherstellers.
Varianten:
44-01606-01 Fertig-Baustein (geprüft)
44-01607-01 Fertig-Gerät (im Gehäuse)
Neuware im ungeöffneten Originalkarton.
Produktsicherheit - Hersteller / Importeur:
Hersteller: Tams Elektronik Tams Elektronik GmbH Fuhrberger Straße 4 30625 Hannover DE info@tams-online.de Verantwortliche Person: Tams Elektronik Tams Elektronik GmbH Fuhrberger Straße 4 30625 Hannover DE info@tams-online.de Hersteller und EU Verantwortliche Person
- Marke: Tams Elektronik
- Art.Nr.: 44-01606-01
- Lagernr: 21-TM44-01606-01
- Teilezahl: 1
- Verpackungsgröße:
- Herkunftsland: D
- Spurgröße:
- Maßstab:
- Grundpreis: ---
- EAN: 4260069824221
- Altersempfehlung: ab 14 Jahre
- Warnhinweis: Modellbauartikel, kein Spielzeug
- Info #1: lieferbar
- Tags:
